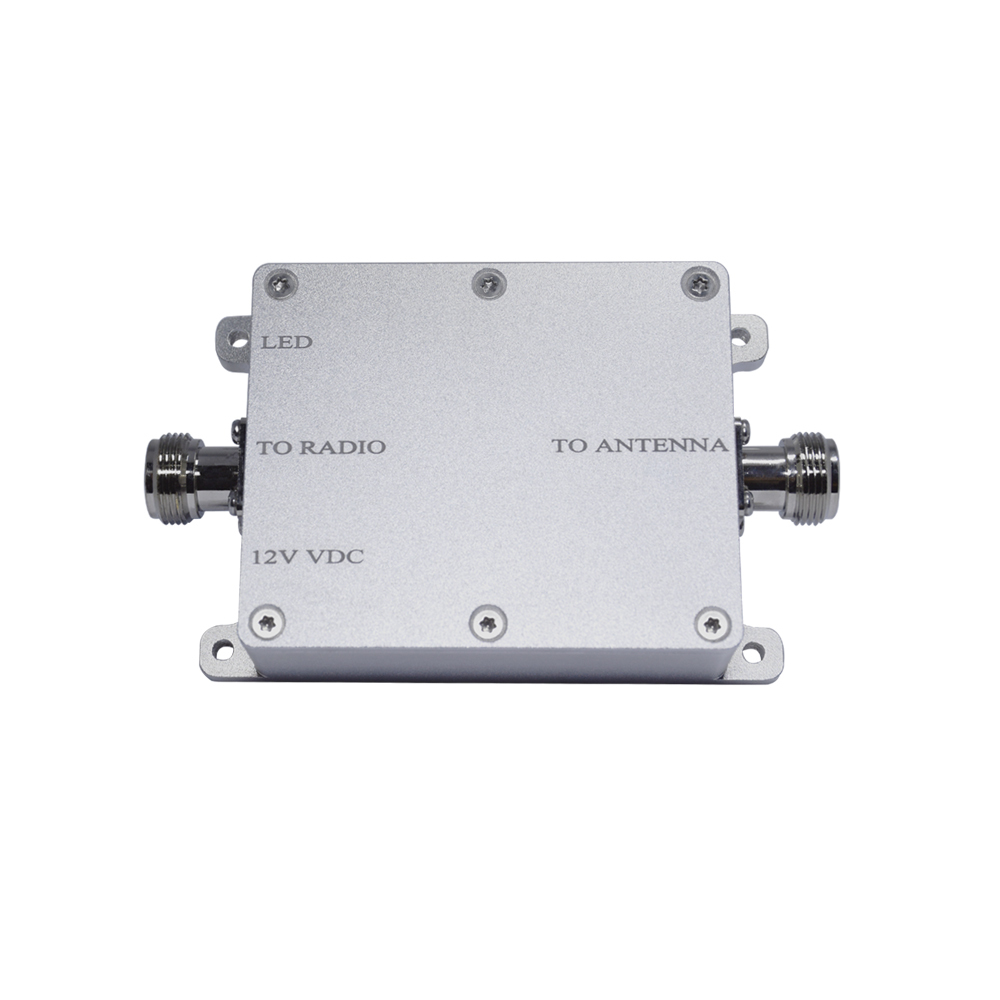

Module amplificateur de puissance bidirectionnel linéaire pour drone, système de maison intelligente TX 5.8ghz 5W
Il s'agit d'un module amplificateur de signal WiFi 5.8GHz de faible puissance. Il utilise la technologie de modulation de fréquence à porteuse unique, permettant une transmission longue distance par voie hertzienne avec un fonctionnement stable et sans interférence. Il répond aux normes de transmission d'images sans fil. La conception à double tête N offre des capacités de réception et d'amplification du signal, et il est couramment utilisé dans l'amélioration du signal domestique intelligent, l'amélioration du signal des caméras sans fil et les dispositifs d'amélioration du signal des drones.
Caractéristiques :
100X la puissance, améliorant la qualité de la liaison et la couverture des appareils WLAN certifiés
Bruit ultra-faible de 3,0 dB
Large plage d'entrée de fonctionnement de 6V à 18V
Fonctionne avec les appareils LAN sans fil IEEE 802.11a/n/ac certifiés
Il suffit de brancher et de jouer, aucun logiciel n'est requis
Application
Système WLAN IEEE 802.11a/n/ac
Extension de signal pour systèmes de maison intelligente
Extension de signal pour caméras sans fil
Extension de signal pour drones
Fiche technique
| Numéro |
Articles |
Spécifications |
| 1 |
Plage de fréquences |
5150-5850MHz |
| 2 |
Tension de fonctionnement |
6-18V |
| 3 |
Gain de réception |
15dB±1 |
| 4 |
Gain de transmission : |
20dB±1 |
| 5 |
Puissance de sortie maximale (P1dB) |
37dBm (5W) |
| 6 |
Puissance de déclenchement d'entrée |
Min : 3dBm Max : 18dBm |
| 7 |
EVM |
3%@29dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz |
| 8 |
Facteur de bruit |
＜3.0dB |
| 9 |
Alimentation en courant |
610mA@Pout 29dBm 12V |
| 10 |
Délai de commutation TX/RX |
＜1 us |
| 11 |
Indicateur LED |
Émetteur : Rouge ; Récepteur : Vert |
| 12 |
Température de fonctionnement |
-30℃～+70℃ |
| 13 |
Température de stockage |
-40℃～+150℃ |
| 14 |
Humidité de fonctionnement |
Jusqu'à 95 % d'humidité relative |
| 15 |
Connecteur RF |
Entrée : N-K ; Sortie : N-K |
| 16 |
Prise d'alimentation |
5,5*2,1mm |
| 17 |
Taille de la coque |
98,5*66,0*28,0(mm) |
| 18 |
Matériau de la coque |
Aluminium |
| 19 |
Poids net |
0,30 kg |
Attentions
1 Alimentation 12V / 1,5A.
2 La dissipation thermique est recommandée, comme l'ajout d'un dissipateur thermique ou d'un ventilateur de radiateur.
3 L'antenne doit d'abord être vissée, puis brancher l'adaptateur secteur, et enfin connecter l'appareil.
4 La sortie peut atteindre 37dBm, lorsque la puissance d'entrée est de 17dBm ou 18dBm (le gain par défaut est de 20dB).
Service après-vente :
notre société assumera la responsabilité et le devoir convenus pendant la période de garantie
Réponse rapide aux commentaires et aux questions des clients
Tous les produits bénéficient d'une garantie d'un an et d'un service de maintenance à vie
FAQ
Comment puis-je obtenir le prix ?
Nous citons généralement dans les 24 heures après avoir reçu votre demande. Si vous êtes très urgent d'obtenir le prix, veuillez nous le dire dans votre
email afin que nous considérions votre demande comme prioritaire.
Êtes-vous fabricant ?
oui, nous sommes la vraie usine située à ShenZhen en Chine, nous prenons en charge tous les produits personnalisés. Et nous prenons également en charge la visite de l'usine par vous-même.
Comment garantir la qualité des marchandises ?
Nous avons une technologie de pointe et des équipements de test, avant l'expédition, nous testerons à 100 %.
