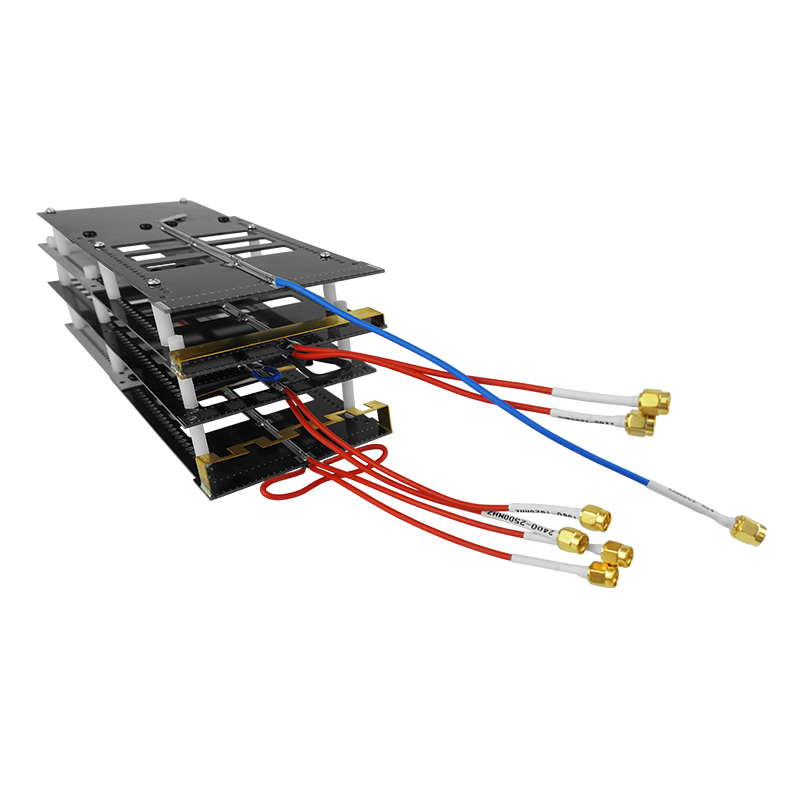

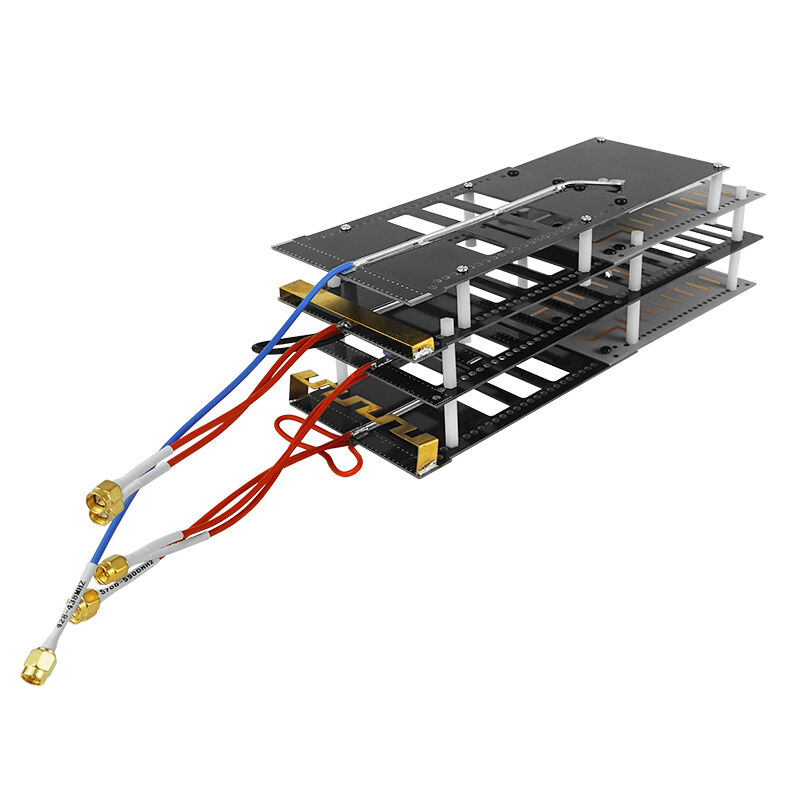

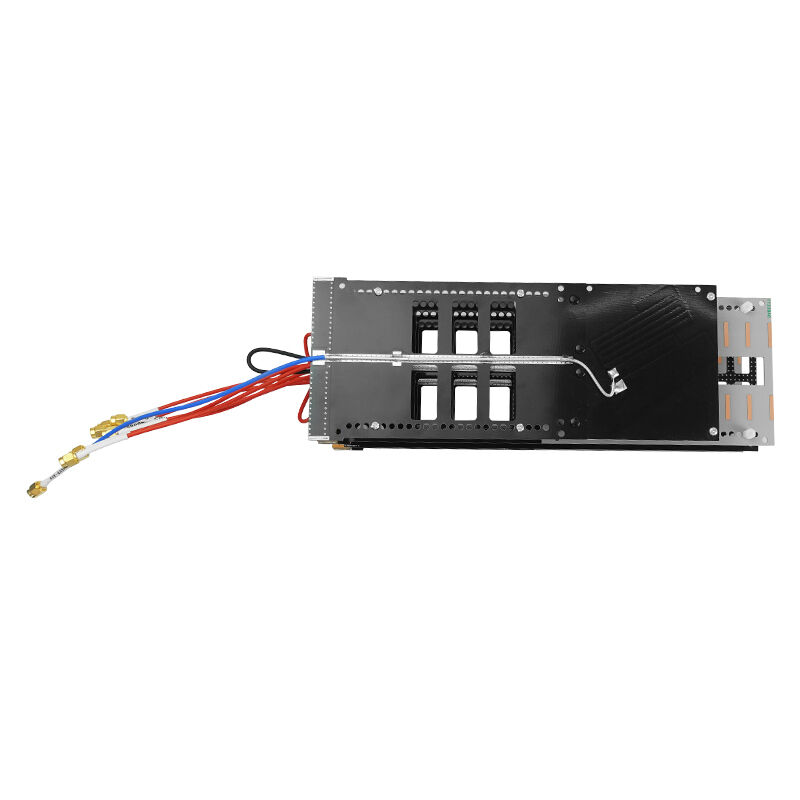

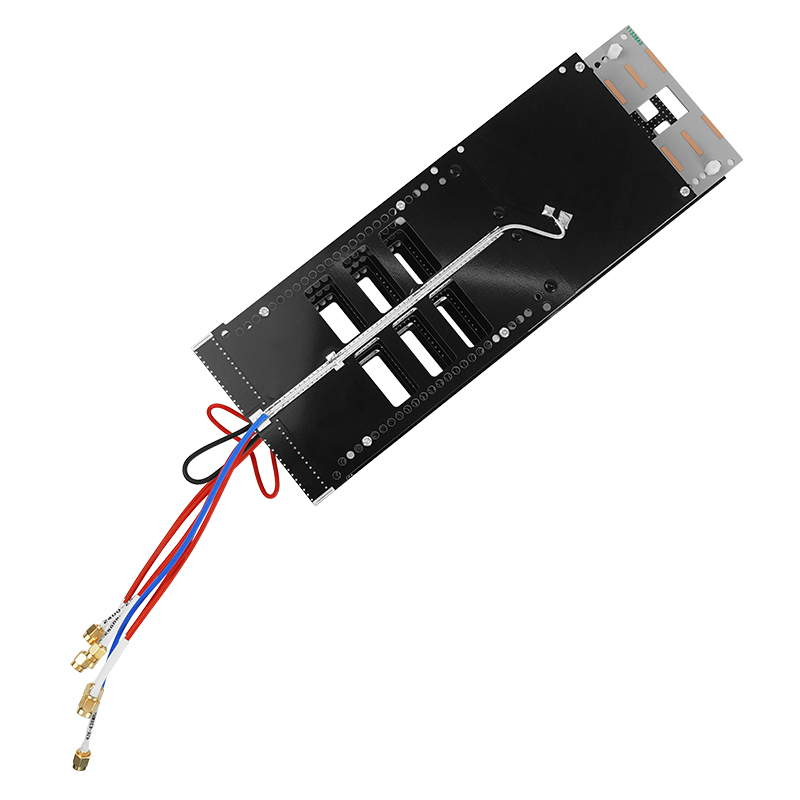

Antenne PCB combinée 7 bandes à gain élevé, faible perte, 50W SMA-J pour amplification RF et gestion de signal

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: TX TELSIG
Certification: ISO9001,SGS,CE
Numéro de modèle: TX-CM12
Quantité de commande min: 1
Prix: Negotiated
Détails d'emballage: K=K carton de papier de 5 couches
Délai de livraison: 1-3 jours
Conditions de paiement: L/C, D/A, D/P, T/T,
Capacité d'approvisionnement: 10000pcs par mois
meilleur prix Contactez
Détail Infomation
Dimension (L*L*H): 284*97,5*60 mm Poids de l'antenne (kg): 0,35 kg
Humidité de travail (％): 10%-95% Couleur de la surface: Couleur noir et gris
Température de travail (ºC): -40～65 ºC Type de connecteur d'entrée: 086 câble 7 pièces * SMS-J
Entrée maximale: 50W Impédance d'entrée: 50Ω
Avant--De retour Au rapport: ≥18 dB
Mettre en évidence:

Brouilleur de signal de GV GPS

,

Brouilleur fixé au mur de signal de GPS

,

Brouilleur sans fil de signal d'USB

Description de produit

Antenne PCB directionnelle à 7 bandes à gain élevé 433M/900M/1.2G/2.4G/5.8G pour une transmission de signal à haut rendement



Description du produit

Cette antenne PCB est une combinaison de bandes multiples avec le minimum d'interférence mutuelle, l'angle de transmission optimisé et le gain plus élevé;

Lorsqu'il est connecté à l'amplificateur de puissance, il peut aider efficacement l'amplificateur de puissance à transmettre le signal de boost ou de brouillage.





Caractéristiques du produit



1.Haute efficacité et faible perte

Adopte une conception de PCB de haute qualité et des matériaux RF haut de gamme pour une faible atténuation du signal et une efficacité de transmission élevée.Une excellente correspondance d'impédance assure des performances stables même en cas d'utilisation à haute puissance à long terme.

2. Hautes performances de gain
La conception directionnelle à gain élevé améliore la distance de transmission et de réception du signal, fournissant une résistance du signal plus forte et une sensibilité du système plus élevée pour les applications à longue portée.

3Technologie de synthèse à sept bandes
Prend en charge 7 bandes de communication couvrant 2G, 3G, 4G et 5G. La structure intégrée réduit les interférences et remplace plusieurs antennes à bande unique pour une intégration plus facile.

4.Haute fiabilité et stabilité
Construction de qualité industrielle avec un faible VSWR et une forte capacité anti-interférences.





Spécification

Paramètre de performance
Le type Fréquence
(Customisé)		 Les gains Résultats de la recherche Légères
Largeur du faisceau		 Verticale
Largeur du faisceau
433 MHz 428 à 438 MHz 1 dBi ≤ 15 75 à 90 °C 68 à 80 °C
900 MHz 803 à 930 MHz 5 dBi 72 à 88 °C 57 à 74o
1.2G 1160 à 1280 MHz 8 dBi 62 à 75 °C 55 à 68o
1.4/1.5/1.6G 1160 à 1620 MHz 8 dBi 55 à 75 °C 52 à 68o
2.4G 2400 à 2500 MHz 16 dBi 48 à 58o 27 à 38o
5.2G 5100 à 5350 MHz 17 dBi 35 à 45 °C 27 à 38o
5.8G 5700 à 5900 MHz 17 dBi 35 à 45 °C 27 à 38o

Rapport entre l'avant et le dos ≥ 18 dB
Impédance d'entrée 50Ω
Entrée maximale 50 W
Type de connecteur d'entrée 086 câble 7 pièces*SMS-J




Paramètre mécanique
Dimension ((L*W*H) 284*97,5*60 mm
Poids de l'antenne (en kg) 0.35kg
Humidité de travail (%) 10% à 95%
Couleur de surface Noir et gris
Température de travail -40 ‰ 65 o



Applications idéales

1Intégration du module d'amplificateur de puissance RF
  • 2.Systèmes d'amplification et de contre-mesure du signal
  • 3.Gestion des signaux des drones et des appareils
  • 4Tests de communication sans fil dans l'industrie
  • 5Projets de R & D et de développement technique
