Module amplificateur de puissance RF bidirectionnel PA de brouillage électronique sans fil haute puissance 100W 6GHz 18GHz 8GHz
Shenzhen Texin Electronics Co., Ltd. est une entreprise dédiée à la sécurité économique à basse altitude, possédant sa propre usine et son équipe de recherche. Ses principaux produits comprennent des antennes, des modules RF et des équipements de contre-mesures pour drones. Cet amplificateur de puissance large bande 6-18GHz est une solution personnalisée pour répondre aux demandes du marché. Ses caractéristiques principales sont une sortie haute efficacité de 100W et une couverture large bande de 6GHz-18GHz.
Présentations du produit :
Le module amplificateur de puissance haute puissance 100W 6GHz-18GHz est un amplificateur de puissance large bande, l'amplificateur est une partie importante du système de brouillage anti-drone. Il doit fonctionner sous une tension de 28V, correspondant à une entrée de 0dBm. Le module amplificateur de puissance PA 100W 6-18ghz. Il peut traiter efficacement la plupart des modèles de drones sur le marché, est facile à utiliser, dispose d'un dispositif de dissipation thermique en bas et prend en charge l'installation et l'utilisation d'équipements de contre-mesures haute puissance.
| Numéro de commande |
Projet |
Spécifications |
|
|
Puissance |
100W |
|
|
Modèle |
XSUN-618G100-SSPA |
|
|
Fréquence de service |
6GHz~18GHz |
|
|
Puissance de sortie (onde continue) |
50dBm min. |
|
|
Gain de puissance |
50dB min. |
|
|
Planéité du gain de puissance |
+2dB max (plage de puissance de sortie : 50~52dBm) |
|
|
Rapport d'ondes stationnaires d'entrée |
1.5 max |
|
|
Signal entrant |
0dBm typ.; 5dBm max. |
|
|
Suppression des parasites |
60dBc min. |
| Alimentation et consommation d'énergie |
|
|
Entrée d'alimentation |
28 VDC |
|
|
Efficacité supplémentaire |
15% typ. |
| Connecteur |
|
|
Port d'entrée radiofréquence |
Connecteur SMA (F) |
|
|
Port de sortie radiofréquence |
Connecteur N (F) |
|
|
Interface d'alimentation et de surveillance |
Plaque d'insertion 7W2 Gongwan |
| Définition de l'interface (7W2) |
|
|
A1 |
28VDC |
|
|
A2 |
GND |
|
|
1 |
Protection contre les surintensités : Normal : 0V, Anormal : +5V Seuil : Imax+2A |
|
|
2 |
Protection contre la surchauffe : Normal : 0V, Anormal : +5V Seuil : 85°C |
|
|
3 |
Contrôle d'activation : Arrêt : 0V, Marche : (+3.3V~VDC) |
|
|
4 |
GND |
|
|
5 |
État : Fonctionnement : +5V, Silencieux : 0V |
| Température et dimensions globales de la machine |
|
|
Température de fonctionnement |
+25℃ |
|
|
Dimension du contour |
182*182.7*73.5 |
|
|
Poids |
3.5Kg |
|
|
Préparation de surface |
Nickelage |
Caractéristiques du produit :
◆ Grande couverture de 6-18ghz (Il peut couvrir des fréquences comme 5.2ghz 5.8ghz 6.2ghz .....)
◆ Conception haute puissance, pleine puissance 100W sous une tension de 28V.
◆ Facile à installer et à utiliser, n'occupant pas d'espace, pratique et rapide
◆ Les puces et les circuits imprimés d'origine garantissent des performances efficaces et stables et une longue durée de vie
◆ Coque technique et durable : étanche, résistante à l'usure et à la chaleur
◆ Event de convection et radiateur et ventilateur intégrés efficaces empêchent l'accumulation de chaleur locale et l'élimination efficace de la chaleur
◆ Apparence simple, petit volume et faible encombrement
◆ Installation simple et pratique

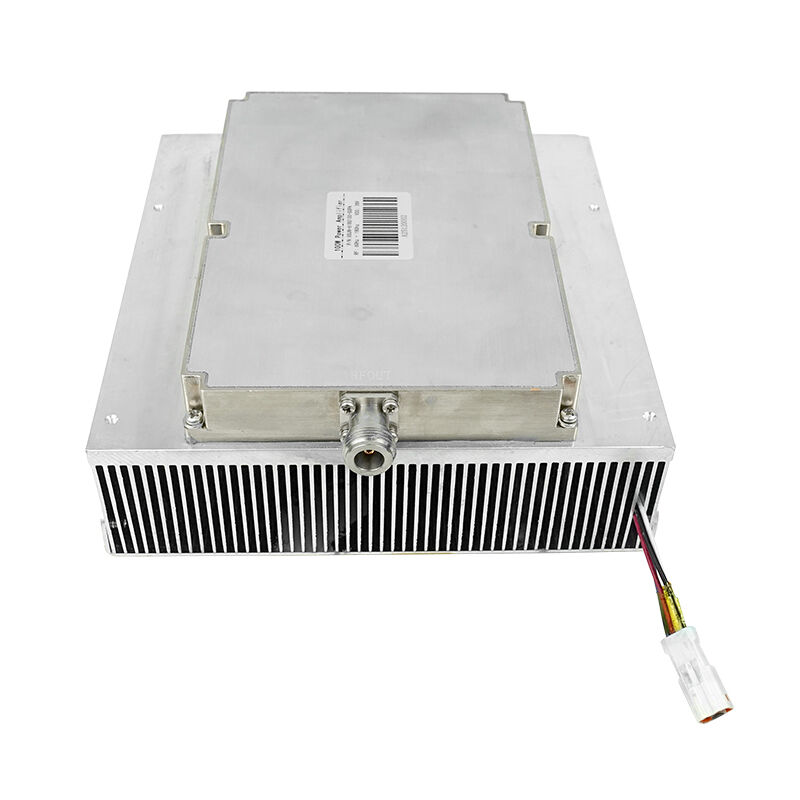

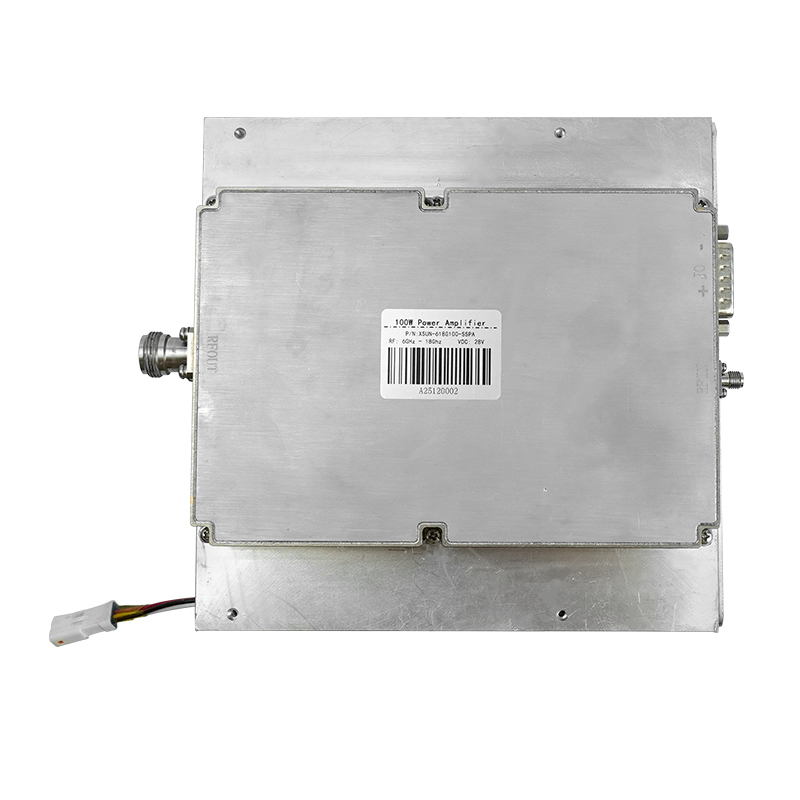

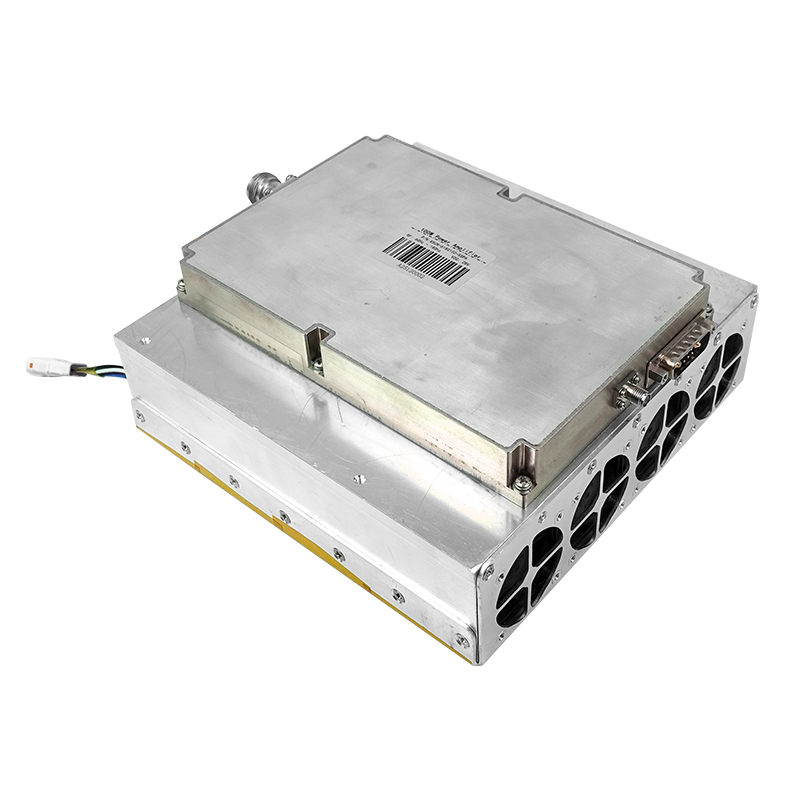

Photos :
Comment acheter le produit ?
Chers clients, si vous êtes intéressés par ce module amplificateur de puissance PA 100W large bande 6-18ghz, vous pouvez laisser un message dans notre fenêtre de chat. Nos vendeurs vous contacteront dès que possible.
Le module amplificateur de puissance 100W peut-il être personnalisé ?
Bien sûr, nous avons notre propre usine, si vous avez des exigences, dites-le nous, Shenzhen Texin electronics Co.,ltd peut vous offrir la meilleure solution.
Qu'en est-il du paiement ?
Nous prenons en charge T/T, Alibaba, Paypal, USTD, Alipay, Wechat, etc. Cela dépend de la méthode qui vous convient.
